CVI/TVI/AHD同轴高清光端机

  1-32路CVI/TVI/AHD同轴高清视频光端机采用高清视频无压缩光纤传输技术,支持大华、海康、雄迈等市面上所有的同轴高清摄像头,将1-32路480P/640P/720P/960P/1080P等同轴高清视频+485数据信号在单芯光纤上实时同步、无失真、高质量地传输。高质量的视频效果可满足用户的需求,即插即用的设计使得安装简便易行, 无需进行现场调节,其光模块和核心电路均采用进口工业级芯片、全表面贴装,以及先进的防雷、防电磁辐射装置等技术,稳定性高,所有的光、电接口均符合国际标准,确保了该产品能在各种复杂环境下长期无故障连续运行。

  拓宾CVI/TVI/AHD同轴高清视频光端机拥有优良的产品质量、具竞争力的价格、与快速的交货服务,追求稳定高于一切的理念,品质值得信赖,产品支持一个月内包退换,三年保修,终身维护!

在线咨询在线购买

产品介绍

  • 品  牌:拓宾
  • 产品名称:同轴高清光端机
  • 类  型:桌面式/机架式
  • 防雷等级:三级防雷
  • 光纤类型:单模单纤
  • 光纤接口:FC 圆型带螺纹
  • 传输距离:0-20公里
  • 工作温度:-40 ~ 85℃
  • 工作电压:AC90 - 260V
  • 电源功耗:5W(Input:DC5V)
  • 包装类型:标准包装
  • 装箱清单:发射机一台,接收机一台,电源适配器二个,使用手册一本,保修卡一份,合 格证一份.

产品特点

  • 铝合金外壳壁挂式或1U机箱
  • 支持720P/960P/1080P等多种高清视频格式
  • 全部接口采用三级防静电、防雷保护
  • 超宽光学动态范围与先进的自适应技术,传输距离0-20KM
  • 表面贴装器件,确保产品体积小、稳定性高、可靠性高
  • 极低的电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰
  • 丰富的LED 指示灯,诊断指示
  • 即插即用,支持热插拔
  • 尺寸小、功耗小、抗干扰能力强、保真度高
  • 电源和光纤链路、数据状态指示的LED 可监视系统的运行状况
  • 先进自适应技术,使用时无需进行现场的电气或光学调节
  • 工业级设计,模块化设计使设备可靠灵活
  • 外置电源、机壳设计外观独特
  • 壁挂式或独立(放置于监控现场、室外或中心)

适用环境

  • 长距离广播电视传输系统、城市智能交通监控系统(ITS)、平安城市
  • 高速公路监控系统、电子道路监控、抓拍系统
  • 大型厂矿企业安防监控系统、网络多功能系统
  • 远程多媒体教学/ 校园监控、电视会议系统
  • 长距离广播电视、高质量视音频传输系统
  • 楼宇对讲、军事通信 、军事监控

技术规格

产品名称

同轴高清光端机

产品描述

1-32路同轴高清视频+1路485反向数据非压缩实时传输光端机

端口描述

1-32个BNC视频接口+数据接口+1个FC单模单纤光口

防雷等级

三级防雷

光纤类型

单模单纤

光纤接口

FC (圆型带螺纹)

发射波长

1310nm

接收波长

1550nm

光饱和度

-3dB

光损耗

0.4dBm/km

光纤传输距离

单模传输20公里,多模传输500米

视频接口

BNC

视频输出阻抗

75Ω±5%(非平衡)

视频输出幅度

1.0Vpp±0.1V(典型峰-峰值)

视频带宽

≥60MHz

视频采样

15MHz高速采样

微分增益相位

10%-90%APL  DG<1%(典型值)

微分相位

<5°(典型值)

视频信噪比

S/N>70DB (峰值光学链接损耗时)

数据接口

工业接线端子

数据协议信号

RS-485

波特率

2400bps/4800bps

工作温度

-40~85℃

相对湿度

0~95%(无冷凝结)

工作电压

AC90-260V

输入电源

5V (Input:DC5V)

平均无故障时间

≥10万小时

包装清单

发射机一台.接收机一台.电源适配器二个.使用手册一本.保修卡一份.合格证 一份

售后服务

一个月包退换,三年保修,终身维护

服务热线

400-000-9252 ; 0755-29415858

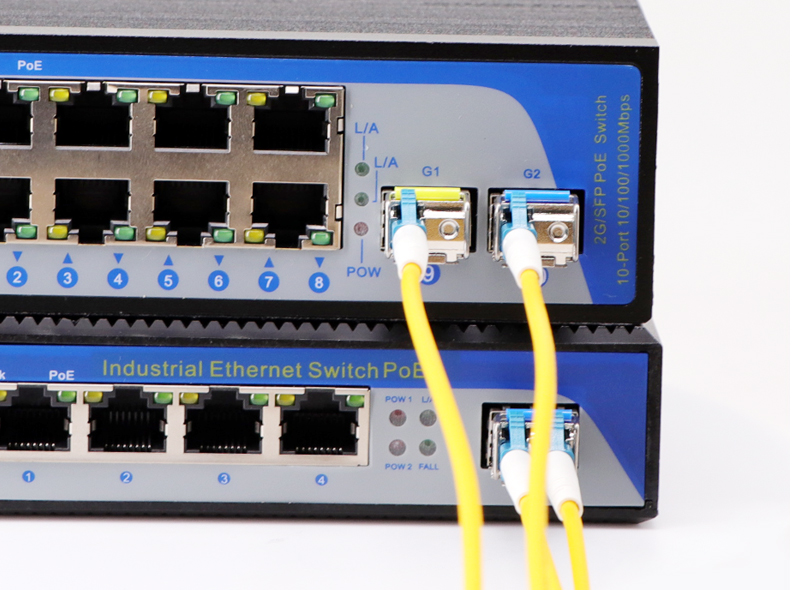

安装实例
